Все началось не так давно, с создания портативного корпуса для командировок все это собиралось на скорую руку и без особых изысков, но душа просит развития, и усовершенствования , вот его эволюцию я и представляю.

В общем, основная идея была успокоить довольно горячий процессор P4 Prescott 2.8 MHz 800MGz (степинг D0), кулер который изначально там стоял явно не справлялся в летнюю жару, а поставить что-то более производительное просто не было места. Также была задача уменьшить высоту корпуса за счет переделки БП.

P.S. на момент написания статьи платформу компьютера пришлось заменить, сгорела мат. плата поэтому фото и дальнейшее описание уже про другую платформу .

Корпус

Для реализации своей идеи я выбрал схему с водяным охлаждением процессора, поскольку радиатор не привязан к расположению самого процессора и его можно расположить в более удобном месте, тем самым освободив внутреннее пространство компьютера можно сделать его более компактным. Схема компоновки компьютера осталась прежней, на дне корпуса лежит материнская плата формата micro ATX а остальные компоненты компьютера располагаются над ней.

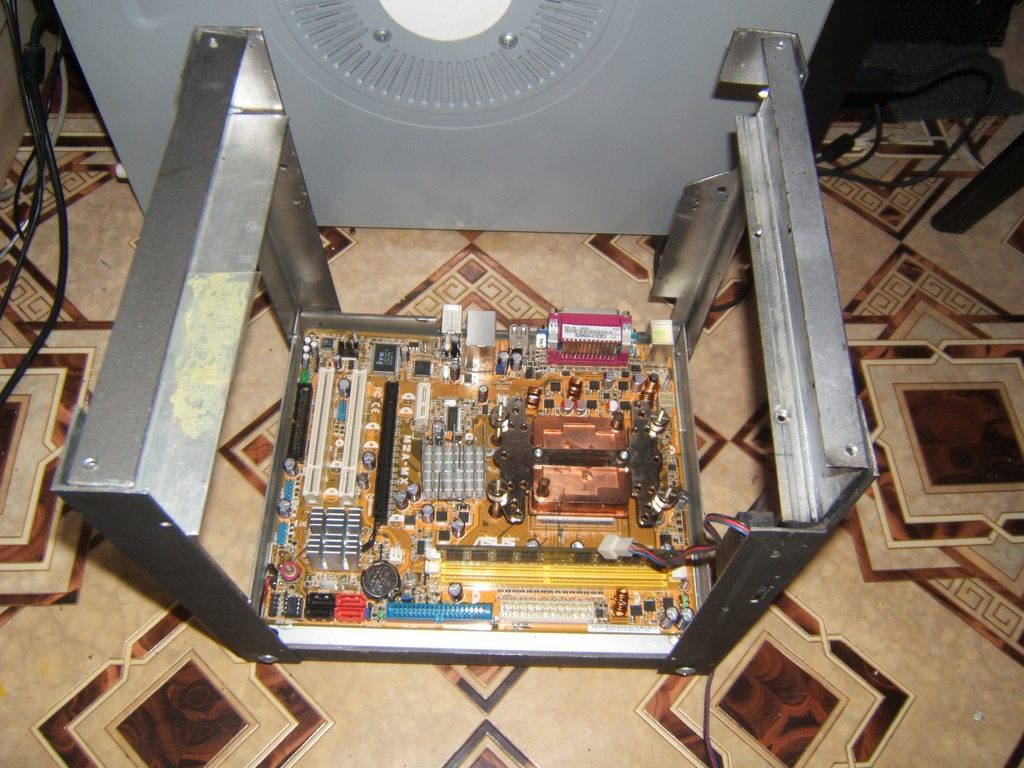

Основание корпуса собрано из алюминиевых уголков, они же и служат для крепления элементов компьютера, БП, дисковода, HDD...

После установки материнской платы и видеокарты устанавливаем БП, он у меня подвергся основной переделке.

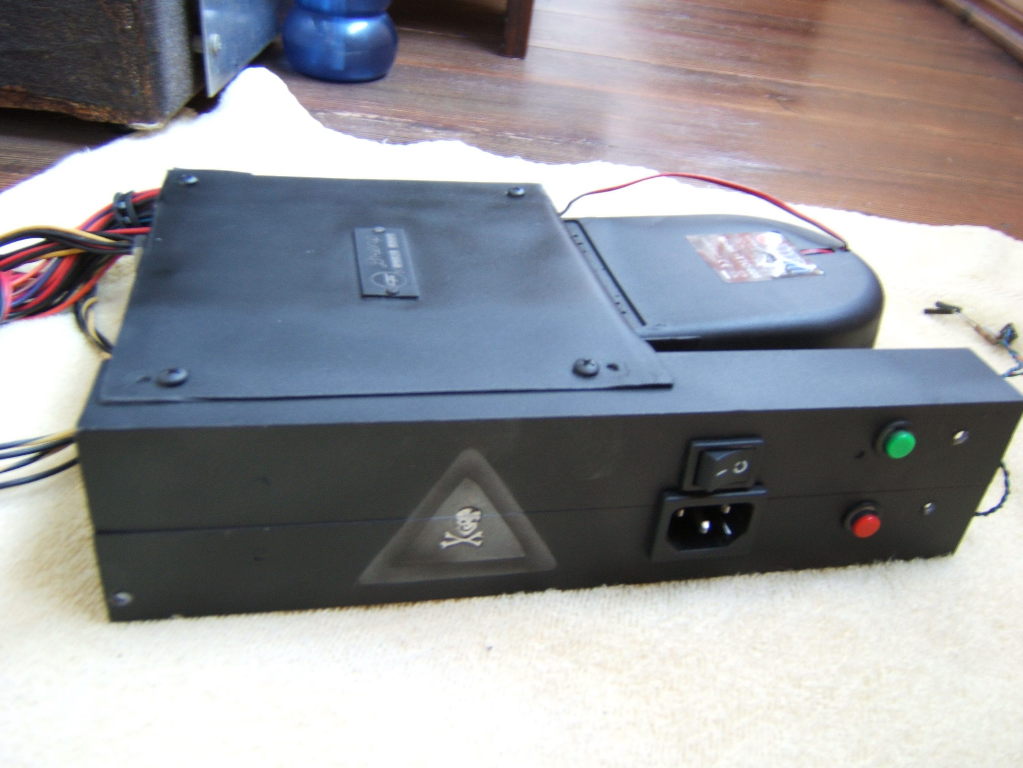

Плата БП была извлечена из родного корпуса и закреплена на собранном из уголков креплении, на нем также крепится водяная помпа СВО и кнопки POWER, RESET. К стандартным радиаторам выходных транзисторов прикреплен массивный алюминиевый радиатор, что улучшает теплоотвод, на нем закреплен 80мм. Кулер.

Вообще это уже третий вариант компоновки БП, были еще опробованы схемы с охлаждением СВО и БП с охлаждающей турбиной.

показываю на фото, может кому пригодится, тут если возникнут вопросы отвечу в соответствующей ветке форума.
